PS3 v2-3 Laufwerk - Laser tauschen (2-888-817-01)

Das folgende Tutorial beschreibt, wie du bei einem Laufwerk der PS3 v1, v2 und v3 den Laser tauschst, wenn du als Ersatzteil nur den Laser hast. Hast du den Laser samt Schlitten, dann bau den Laser aus dem Schlitten aus und tausche nur den Laser, so ist es einfacher. Der Schlitten ist sowieso in fast allen Fällen überflüssig!
Es darf sich keine Disk im Laufwerk befinden!



Entferne die 5 Schrauben ...



... und du kannst den Metalldeckel des Laufwerks herunter nehmen.



[Wenn du nur den Laser reinigen willst, kannst du hier aufhören. Nimm das weiße runde Teil in der Mitte herunter und du kommst an den Laser ran.]

Entferne vorsichtig die beiden Klebestreifen, die auf dem Kabel kleben, sowie die Schraube in der kleinen Platine.



Das sollte dann so aussehen.



Jetzt kannst du die Platine samt Kabel herunternehmen. Lass das Kabel aber eingesteckt. Es ist sehr empfindlich und es besteht die Gefahr, dass das Kabel (intern) bricht/reißt, wenn du den kleinen Stecker herausziehen willst.

Wieder 5 Schrauben herausdrehen und den Deckel abnehmen.



Die Stange, auf der der Laser hin und her fährt, ist mit diesem Teil befestigt. Schraube lösen und den Deckel abnehmen.



... und das Metallteil raus nehmen. Beim ersten Mal ist das etwas schwierig, aber wenn man es einmal raus hat, geht es einfach. Zu erst seitlich weg drücken, dann nach oben.und den Deckel abnehmen.

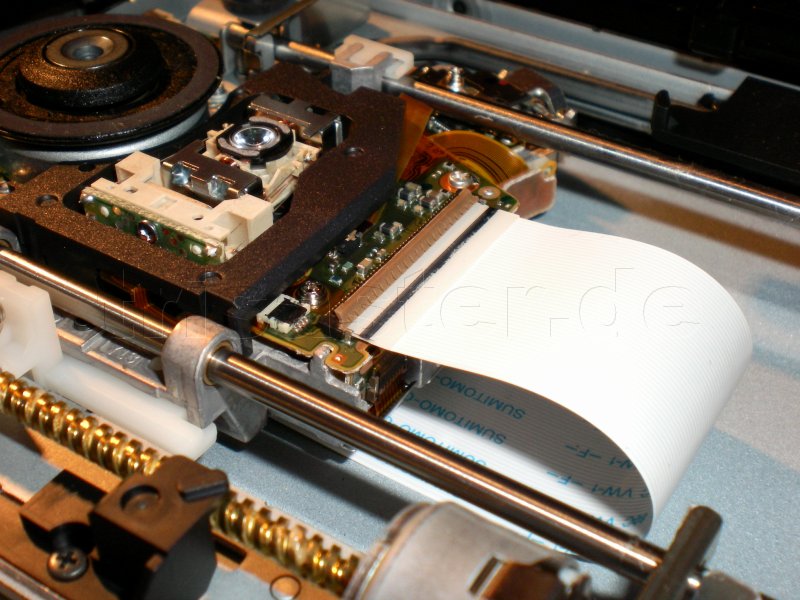

Klebestreifen vom Laser entfernen, Klappe nach oben und Kabel raus ziehen.und den Deckel abnehmen.



Laser in die Mitte schieben, Stange nach oben drücken und raus ziehen, Laser dabei festhalten.und den Deckel abnehmen.

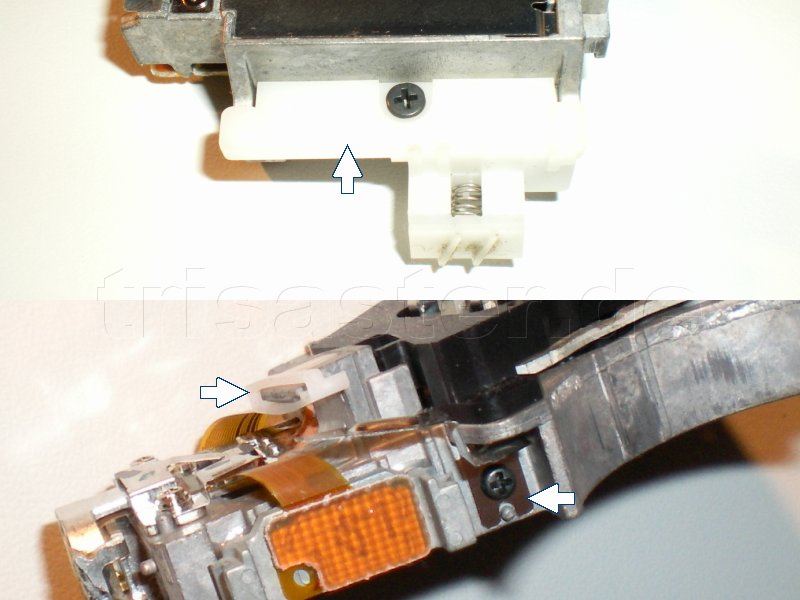

Nun den neuen Laser einbauen, dazu einfach alles rückwärts machen. Wenn du nur den Laser hast, achte drauf, dass alles dran ist, siehe folgendes Bild.



Wenn du die Stange wieder rein schiebst, musst du hinten das Teil etwas nach oben drücken, damit die Stange drunter durch kann.



Beim Aufsetzen des Deckels musst du darauf achten, dass die Position der Mechanik genau so ist, wie auf dem Bild links zu sehen. Am besten hälst du den Deckel richtig herum in der Luft und guckst von unten, ob die Position stimmt und setzt ihn dann drauf. Wenn die Position nicht stimmt, zieht das Laufwerk die Disc nicht ein oder wirft sie nicht heraus.

by Takeshi
