Ps3 bekommt kein Strom mehr, Buchse (Stecker) abgerissen, Alternativ Lötpunkte

Cordon69 · 01. August 2013, 07:52:21

Hallo liebe Trisaster Gemeinde...ich bin neu hier aber das Forum kenn ich schon seit längeren und hat mir auch wirklich nützlich Dinge zu meiner Konsole gezeigt und sie oftmals dadurch gerettet...Danke erstmal dafür

Da die suche hier im Forum und auch unter google nichts ausspuckte zu meinem Problem eröffne ich ein Thema dazu

Konsole:
PS3 Chechl 04 80GB (FAT)
Mainboard V6 001 1-878-196-31
Netzteil APS-240

Problem:

(Vorgeschichte)
Ich habe die Konsole seit über 4 Jahren bin auch der Erstbesitzer habe sie schon mindestens 6 mal oder mehr offen gehabt. Gesäubert, Laser ausgetauscht, Wärmeleitpaste erneuert, kabel erneuert etc. sie läuft normal auf der neusten Sony Firmware. Vor 4 Tagen war ich wieder der Meinung sie mal zu säubern und da passierte es, ich habe mir die Buchse vom Board gerissen (Kabel vom Netzteil zum Board) dieses Missgeschick passierte mir auch schon vor einem Jahr konnte es da aber wieder durch Löten hin bekommen das es funktionierte. Trottel wie ich bin, fixierte ich die Buchse leider nicht

(vor 3 Tagen)
Da ich nur nen einfachen lötkolben mit breiter Spitze und nur lötdraht und Flussmittel zu diesem Zeitpunkt hatte, habe ich es trotdem versucht...30 mal probiert...einmal hats funktioniert, hatte leider die Buchse nicht richtig fixiert, so das sie wieder abfiel. Da ich keine Entlötpumpe & Entlötlitze zu dem Zeitpunkt hatte wurden die Bahnen sehr straperziert.

(vor 1 Tag)
Habe es gestern bestimmt über 100 mal wieder versucht (mit neuem Eqiupment & neuem Eifer

) ... leider sind die Leiterbahnen jetzt dadurch so straperziert worden, das ich glaube das es dort nicht mehr funktionieren wird, da keine mehr vorhanden. Netzteil bekommt definitiv Strom.

Meine Frage: könnte ich via. Kabel vom Netzteil an irgendwelche Punkte an das Board löten so das es wieder funktioniert und normal strom bekommt. Sprich an nem anderen Punkt das Board mit Strom versorgen???

Ausstattung: Feinlötkolben 0,5mm, smd lötzinn 0,5mm, Flussmittel mx-3, Entlötpumpe, Entlötlize, silberleitlack, Wärmeleitpaste M-x4, Multimeter

Outro

Bitte keine Spampost, schaff sie zum Fachmann oder anderes nicht konstruktives, bitte nur Posten wenn man helfen kann...wäre schön wenn Takeshi oder we3dm4n das Thema lesen würde...Es soll sich bitte niemand darauf angegriffen fühlen aber ich denke es is auch verständlich...das gespame oder sinnlose Kritik und Meinungen nicht wirklich hilfreich sind. Da ich selbst manchmal gerne google oder hier die Suche nutze und Themen durchstöber, interessiert es mich nicht wirlich was Karl-Heinz davon hält oder mir nen ach so klugen Ratschlag gibt das Gerät doch zu TV-s zuschicken...Herzlichen Glückwunsch, danke für deinen super Post

grave_digga · 01. August 2013, 10:04:35

Naja, ich sags trotzdem, lass es jemand machen der Ahnung davon hat was er macht.

Als erstes sollte man mal den ganzen "Dreck" da weg machen damit man die effektiven Schaden erkennen kann. Dann sieht man weiter. Also erst mal das ganze Lötzinn usw. Entfernen und mit Iopropanol, Spiritus oder am besten Kontakt LR mal sauber machen.

Cordon69 · 01. August 2013, 10:19:00

Zu was gibt es das Trisaster Forum

das ich meine Ps3 zum Fachmann schicke

Ich bezweifel das ich auf die letzten 3 Monate noch grossartig Geld ausgebe und schon gar nicht wenn ich die benötigten Sachen daheim hab die zur Reperatur beitragen könnten. naja hab es schon so gut wie möglich sauber gemacht mit kratzen und enlötlitze

Wie gesagt ich such eine Altenative Lötstelle, da ich glaub das dort nix mehr geht

Takeshi · 01. August 2013, 10:34:25

Ich schließe mich da grave_digga an. Du hast vielleicht das richtige Werkzeug, aber nicht unbedingt die Fertigkeiten. Dass du das jemanden machen lassen sollst, der da mehr von versteht, heißt ja nicht, dass du die PS3 zu einer Reparaturwerkstatt schicken sollst. Es wäre ja schon sinnvoll das Board einem Bekannten in die Hand zu drücken, der Erfahrungen beim Löten hat. Denn wenn du es noch mal verbockst, ist das Board vielleicht komplett im Eimer und da ist dann gar nichts mehr zu retten. Weiß ja nicht, ob das für dich eine Option ist die Konsole dafür in die Tonne zu kloppen.
Wenn du keinen kennst, kannst du ja auch in einer örtlichen Reparaturwerkstatt mit dem Board andackeln und mal nett fragen, was das kostet, wenn die dir einen Draht von A nach B und einen von C nach D löten. Kann sein, dass du in eine "moderne" Reparaturwerkstatt kommst, die nur noch modular austauschen kann und nicht mehr richtig löten. Da wird es teuer sein oder die lehnen es ganz ab. Wenn du aber eine "klassische" Werkstatt findest, können die das und machen das vielleicht auch für kleines Geld (sag mal bis 20€).

Du kannst aber auf jeden Fall schon mal das Board da reinigen, damit man richtig was sieht und dann können wir dir vielleicht auch sagen, was du wo anlöten müsstest. Ob du es selbst machst, ist dann deine Entscheidung, aber ich würde es nicht empfehlen.

Zitat von: Cordon69 am 01. August 2013, 07:52:21
Outro

Bitte keine Spampost, schaff sie zum Fachmann oder anderes nicht konstruktives, bitte nur Posten wenn man helfen kann...wäre schön wenn Takeshi oder we3dm4n das Thema lesen würde...Es soll sich bitte niemand darauf angegriffen fühlen aber ich denke es is auch verständlich...das gespame oder sinnlose Kritik und Meinungen nicht wirklich hilfreich sind. Da ich selbst manchmal gerne google oder hier die Suche nutze und Themen durchstöber, interessiert es mich nicht wirlich was Karl-Heinz davon hält oder mir nen ach so klugen Ratschlag gibt das Gerät doch zu TV-s zuschicken...Herzlichen Glückwunsch, danke für deinen super Post

Solche Hinweise brauchst du hier nicht. Hier wird dir keiner empfehlen die zu TVS zu schicken und wenn jemand der Meinung ist, da ist nichts mehr zu machen oder du sollst es lieber jemand anderen machen lassen, dann hat das meistens schon seine Berechtigung. Außerdem halte ich nichts davon den Benutzern hier vorzuschreiben, was sie denn zu tun und zu lassen haben.

Cordon69 · 01. August 2013, 10:44:51

Also ich will es definitiv selber versuchen, damit das mal jetzt aufhört, versteh ja euer Bedenken , jeder fängt mal klein an

Risiken sind mir bekannt und nehme ich auch in Kauf. Löten tuh ich auch nicht erst seit gestern hatte nur nen falschen da mit nem 2er kopf...da mein richtiger vor nem halben Jahr defekt ging, hatte die stelle auch wie gesagt schon auch ohne Fachmann repariert.

...ich versuche es im laufe des Tages nochmal zu Reinigen und stell dann ein neues Bild hoch. Könnte man vll. vorab schon sagen wo andere alternative Lötpunkte für die Versorgung des Boards wären?

grave_digga · 01. August 2013, 10:49:32

Jo, so wie Takeshi das gesagt hat meinte ich das. Also erst mal alles sauber machen, dann kann man Dir evtl. Tipps geben. Im momentanen Zustand ist das ungefähr so wie wenn Du aufs Knie fällst im Rollsplitt, Dein Knie tut weh aber Du willst den Dreck und das Blut nicht weg machen um nachsehen zu können.

Nimm Entlötlitze und wenn Du die Möglichkeit hast erwärme das Board vorher mit einem Haarfön z.B.. Nicht knallheiss machen aber so weit das Du es gerade so nicht mehr anfassen kannst. Dadurch kannst Du viel leichter löten.

Cordon69 · 01. August 2013, 11:04:08

Danke erst einmal für eure Anteilnahme an meinem Problem...das Bsp. mit dem knie is gut

ähm wie gesagt es soll sich wirklich niemand auf dem Schlips getreten fühlen...ich möchte keinesfalls einen Benutzer irgendwas verbieten, es war lediglich nen Hinweis So jut jetzt damit.

Den Tipp mit dem Föhn versuch ich dann später...

grave_digga · 01. August 2013, 11:13:10

Das Board hat ja eine große Masse und "saugt" die Wärme quasi weg. Deswegen vorher (und gerne auch während) des Lötens etwas Wärme zugeben. Macht man das nicht "frisst" das Board die Hitze Deines Lötkolbens weg. Wie gesagt nicht totheizen sondern nur so knapp um die 100 Grad warm machen, am besten kreisend und nicht zu zentriert.

Cordon69 · 01. August 2013, 13:02:01

Hab jetzt ne gute stunde sauber gemacht die Stelle

Takeshi · 01. August 2013, 13:31:58

Das sieht besonders übel aus, als ob du nicht nur die Leiterbahnen abgerissen hast, sondern auch noch die Schicht darunter abgekratzt hast, sowie die nächste Kupferebene. Da kann es schnell zu einem Kurzschluss kommen, also am besten isolieren und dann die Buchse drüber. Alternative Lötpunkte suche ich nachher.

Cordon69 · 01. August 2013, 13:35:44

Das dachte ich mir schon das dort nix mehr zu machen ist...hab ja geschrieben bin schon ein paar mal darüber gegangen ok werde ich jetzt mal ab isolieren. Danke für das nachschauen

Cordon69 · 01. August 2013, 15:20:40

Habe jetzt ab isoliert und wäre bereit für den nächsten Schritt

Takeshi · 01. August 2013, 21:17:42

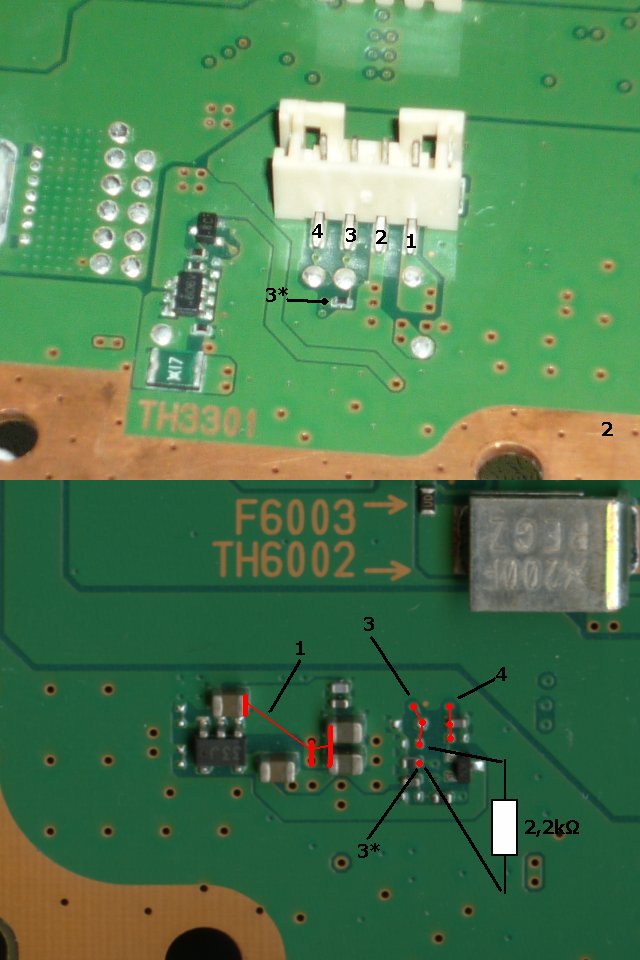

Habe ein Foto gemacht, wie es original aussieht, von beiden Seiten. Du hast blöderweise auch nicht nur die Leiterbahnen entfernt, sondern auch einen Widerstand (2,2 kΩ). Die Pins der Buchse sind mit 1...4 durchnummeriert, 3* ist die Verbindung mit dem Widerstand, der fehlt.

Du siehst auf der Oberseite den Anschluss 2, der ist Masse, den kannst du am Rand anlöten. Die anderen müssen auf die andere Seite. Die roten Bahnen zeigen, was sowieso miteinander verbunden ist und was halt mit dem jeweiligen Anschluss zusammenhängen sollte.
Da dir der Widerstand fehlt, empfehle ich dir zwischen 3 und 3* auf der Rückseite einen kleinen Widerstand in 0603 da direkt auf das Board zu löten. Dann musst du auch nur noch 1, 3 und 4 auf die Rückseite löten, 3* musst du nicht extra verbinden, weil das ja eh auf der Rückseite ist.

Cordon69 · 01. August 2013, 21:51:26

Danke für die Idioten-sichere Anleitung

spart man sich viele fragen. Also 2 ist ja mal easy, Kopfzerbrechen macht mir nur der Widerstand, is ja bissl enge dorte...hmmm...na muss den sowieso erst einmal in ebay bestellen, da ich nicht glaube das der Baumarkt den Vorrätig hat.

1. Würdest du wo es links Rot anfängt löten?
3 & 4 auch oben beim Anfang des Roten?

Takeshi · 01. August 2013, 22:06:52

Ach du Scheiße, wie sieht das Board denn aus? Das sieht ja aus, als wäre die nass geworden und als hättest du die dann in Öl getränkt. Das würde ich an deiner Stelle auch erst mal reinigen.

Bei ebay brauchst du dir den nicht kaufen. Das dürfte in 0603 (so groß wie das Original, oder das ist schon 0402) auch schwierig werden. Da schicke ich dir lieber einen, da verdient dann ebay wenigstens nicht mehr dran

(Adresse bitte per PM)

Ich sehe auf dem Bild jetzt nichts Rotes. Ist aber auch egal, wo du es anlötest, sind alles Alternativvorschläge, wo es dir am liebsten ist.
