Als erstes möchte ich davor warnen die PSP zu zerlegen, wenn es nicht wirklich nötig ist. Es erweist sich als sehr sehr schwer das Faceplate wieder aufzusetzen, ohne Staub zwischen diesem und dem Display zu haben.
Das ist bei einem Defekt natürlich zweitrangig, denn eine funktionierende PSP mit einigen Staubkörnchen im Bild ist immer noch besser, als eine PSP ohne Bild, logisch.
Nim sowohl die UMD, als auch den Memorystick aus der PSP, falls vorhanden.

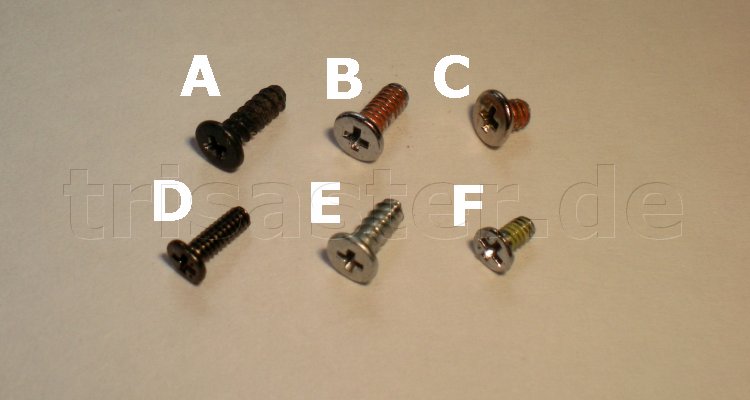

Als erstes ein Bild aller Schrauben, die in der PSP verbaut sind. Die Buchstaben dienen der Zuordnung zu den Stellen beim Zusammenbauen.

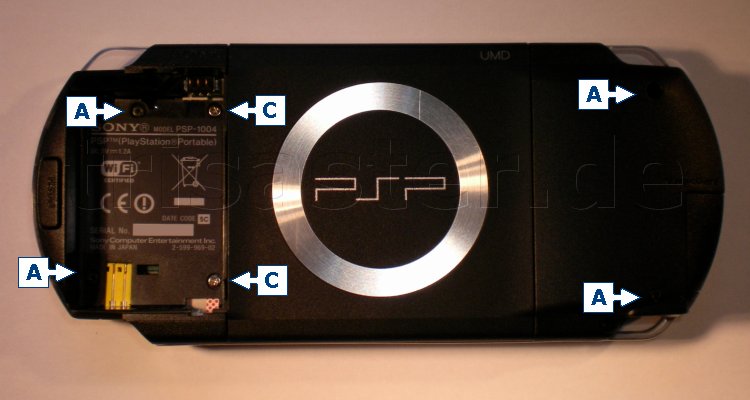

Im ersten Schritt muss das Faceplate entfernt werden. Dazu das Garantiesiegel entfernen und die Schrauben lösen.

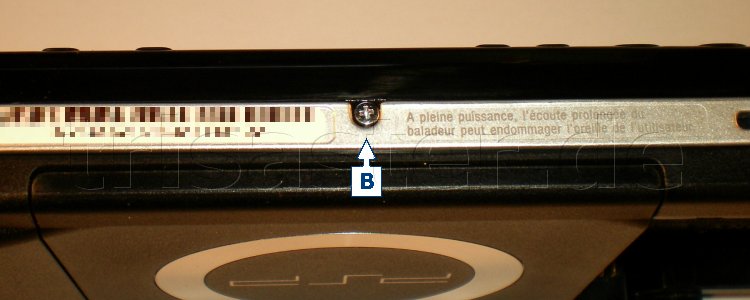

Die letzte Schraube von außen ebenfalls raus drehen.

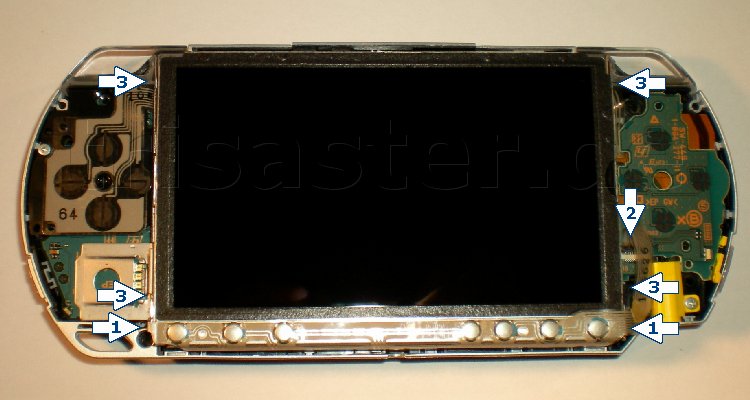

Jetzt entferne die Tastenleiste, indem du an den Seiten [1] ein wenig drunter hebelst und löse das Kabel an [2]. Jetzt kann das Display entfernt werden. Das ist aber ebenfalls an den Seiten [3] vehakt. Vorsichtig das Display anheben...

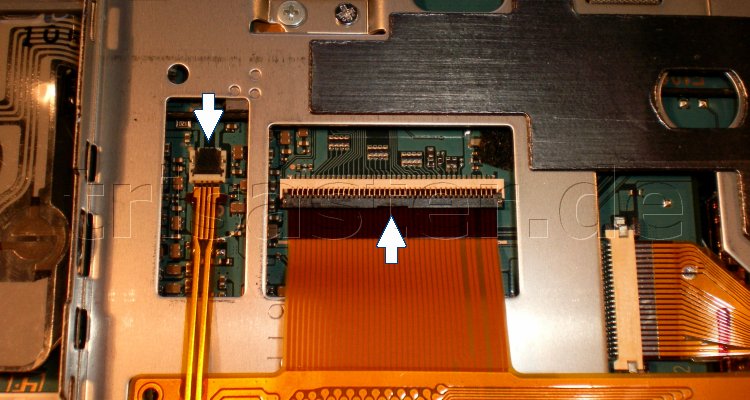

... und die beiden Anschlusskabel entfernen.

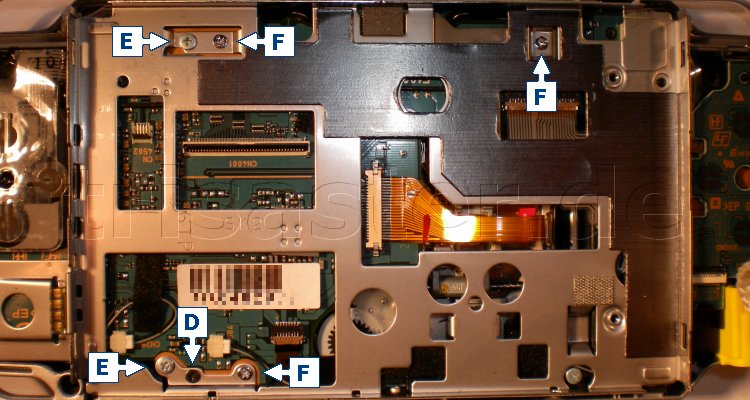

Entferne die 6 Schrauben. Öffne die UMD Klappe und hebe den Metallrahmen nach rechts-oben heraus.

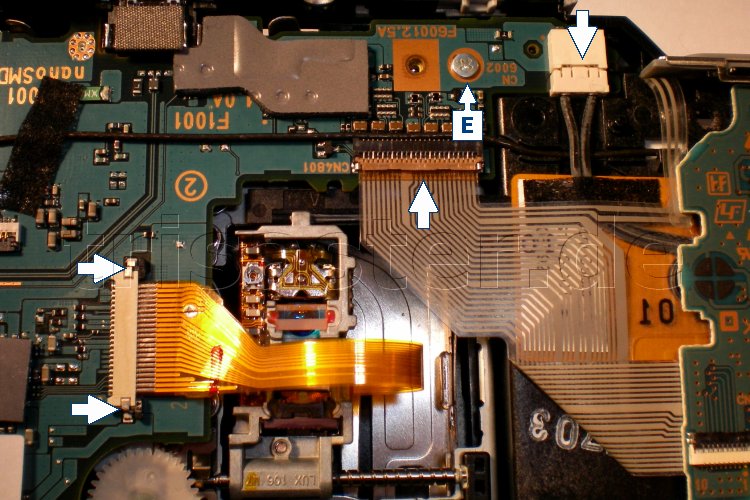

Zieh die drei markierten Kabel und dreh die Schraube raus.

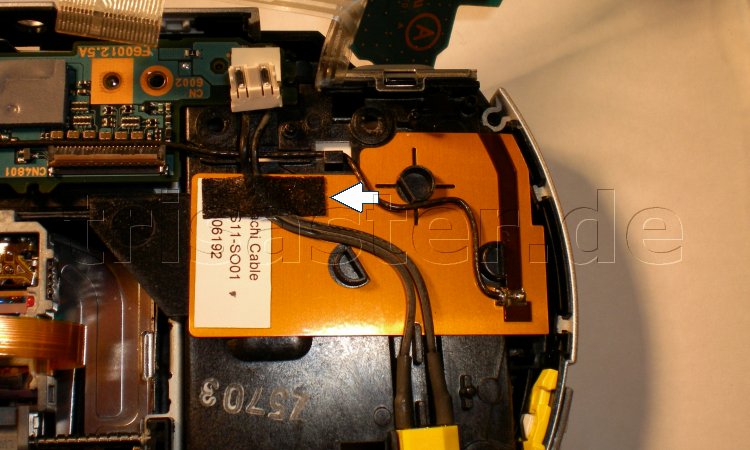

Damit später die Platine leichter raus geht, muss das Kabel, das über die Platine geht, lockerer werden. Dafür musst du die kleine Platine mit den vier Tasten entfernen. Sie ist nicht festgeschraubt, leichtes drunter Hebeln an der oberen Seite sollte genügen. Nun kannst du das Kabel mit dem Stromanschluss von dem Flexprint lösen (siehe Pfeil) und dann das Flexprint herunter nehmen.

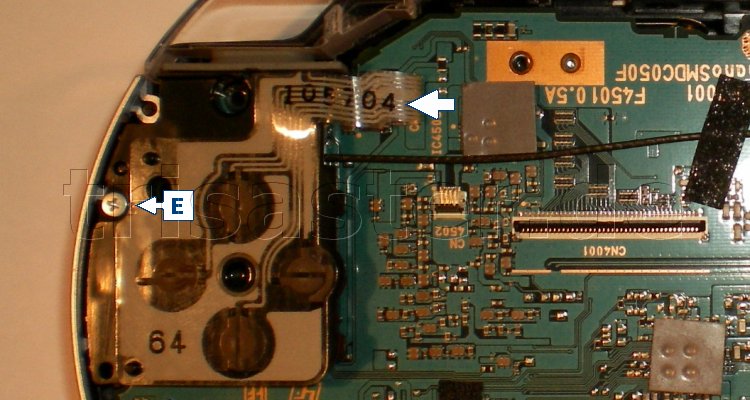

Im nächsten Schritt wird die Kontaktfläche für das Steuerkreuz entfernt, ...

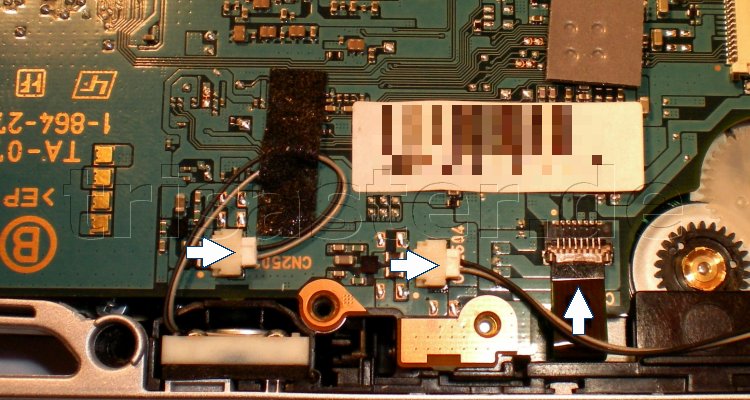

... sowie die Stecker der Lautspecher und dem Disc Motor. Jetzt kannst du das Mainboard entfernen. Es hängt links oben etwas, da dort eine Steckverbindung ist. Es muss als erstes an der Unterseite angehoben werden, da oben die USB Buchse festsitzt.

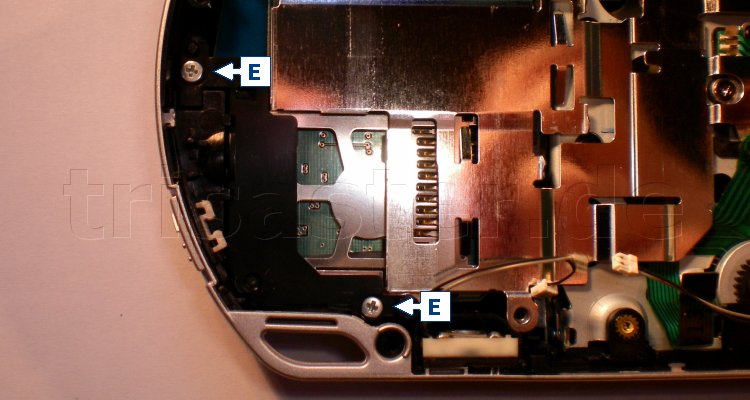

Entferne die Schrauben und das kleine schwarze Plastikteil, ...

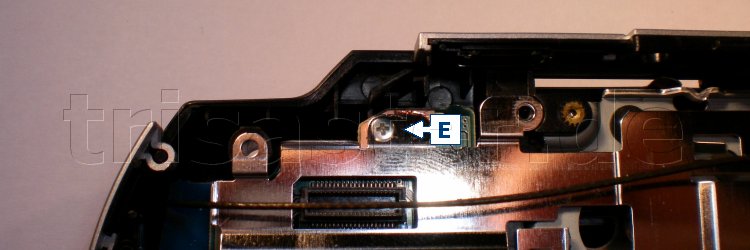

... dann noch die Schraube im Blech. Nim das Blech herunter, ...
... und du bist bei der Wifi Platine angelangt. Diese lässt sich manchmal etwas schwer raus nehmen, ist aber nirgendwo befestigt.
Baim Zusammenbauen solltest du darauf achten, dass die Schalter auf den Platinen und die Vorrichtungen am Gehäuse richtig ineinander sitzen. Andernfalls lassen sie sich nicht mehr schalten oder brechen sogar ab!
