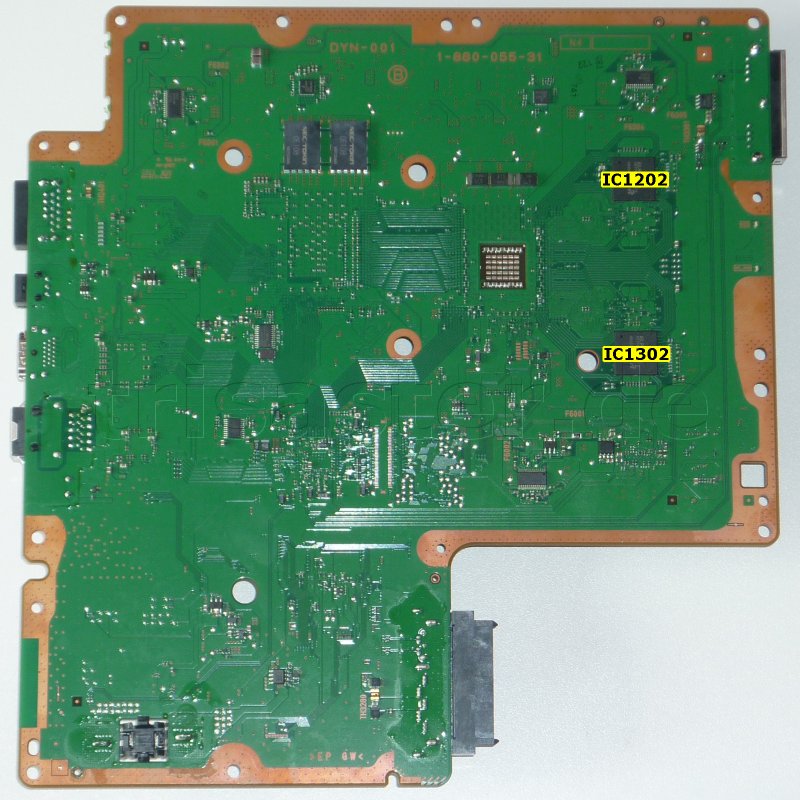

Part-Nr.: 1-880-055-31
Für eine größere Version aufs Bild klicken.
| Position |
Typ |
Hersteller |
Beschreibung |
| IC1001 |
CXD2992AGB |
SCEI |
Cell Broadband Engine (CPU), 45nm |
| IC1201 |
X5116ADSE-3C-E |
Elpida |
64MB XDR-DRAM |
| IC1202 |
X5116ADSE-3C-E |
Elpida |
64MB XDR-DRAM |
| IS1301 |
X5116ADSE-3C-E |
Elpida |
64MB XDR-DRAM |
| IC1302 |
X5116ADSE-3C-E |
Elpida |
64MB XDR-DRAM |
| IC2001 |
CXD2991GGB |
SCEI |
RSX Reality Synthesizer (GPU), 65nm |
| IC2406 |
CXM4027R |
SCEI |
D/A Wandler (AV Multi out) |
| IC2502 |
MN8647091 |
Panasonic |
HDMI-Transmitter |
| IC3002 |
CXD9963GB |
SCEI |
Southbridge |
| IC3503 |
88E1118R-NNC2 |
Marvell |
LAN |
| IC3802 |
K8Q2815UQB-PI4B |
Samsung |
16MB (128Mb) NOR-Flash |
| IC4002 |
SW2-301 |
- |
Boardcontroller (SYSCON) |

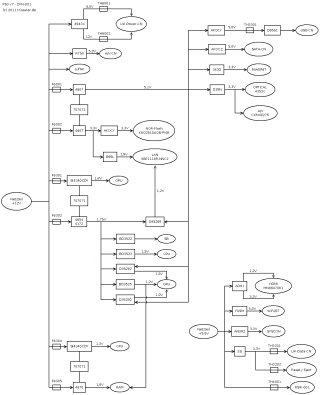

Die Zeichnung ist noch nicht ganz vollständig, da fehlt noch die Hauptversorgung der CPU und GPU. Fehler können auch noch enthalten sein. Einige Bauteilbezeichnungen müssen noch überprüft werden.
In dieser Zeichnung sind Verbindungen zwischen verschiedenen Schaltungseinheiten dargestellt, representiert von wichtigen Bauteilen. Es ist kein richtiges Schaltbild, es soll nur einen Überblick verschaffen.
Runde Elemente stellen das Netzteil oder Verbraucher dar.
Rechtecke stehen für Spannungswandler oder andere Bauteile, die damit in Verbindung stehen, in der Regel ICs oder Transistoren.
Durchgezogene Linien mit Pfeil stehen für den Leistungsfluss.
Gestrichelte Linien ... kommen noch.
