PS3 Slim mit Teensy++ 2.0 Flashen | suche Hilfe

killer7879 · 10. Oktober 2016, 12:56:04

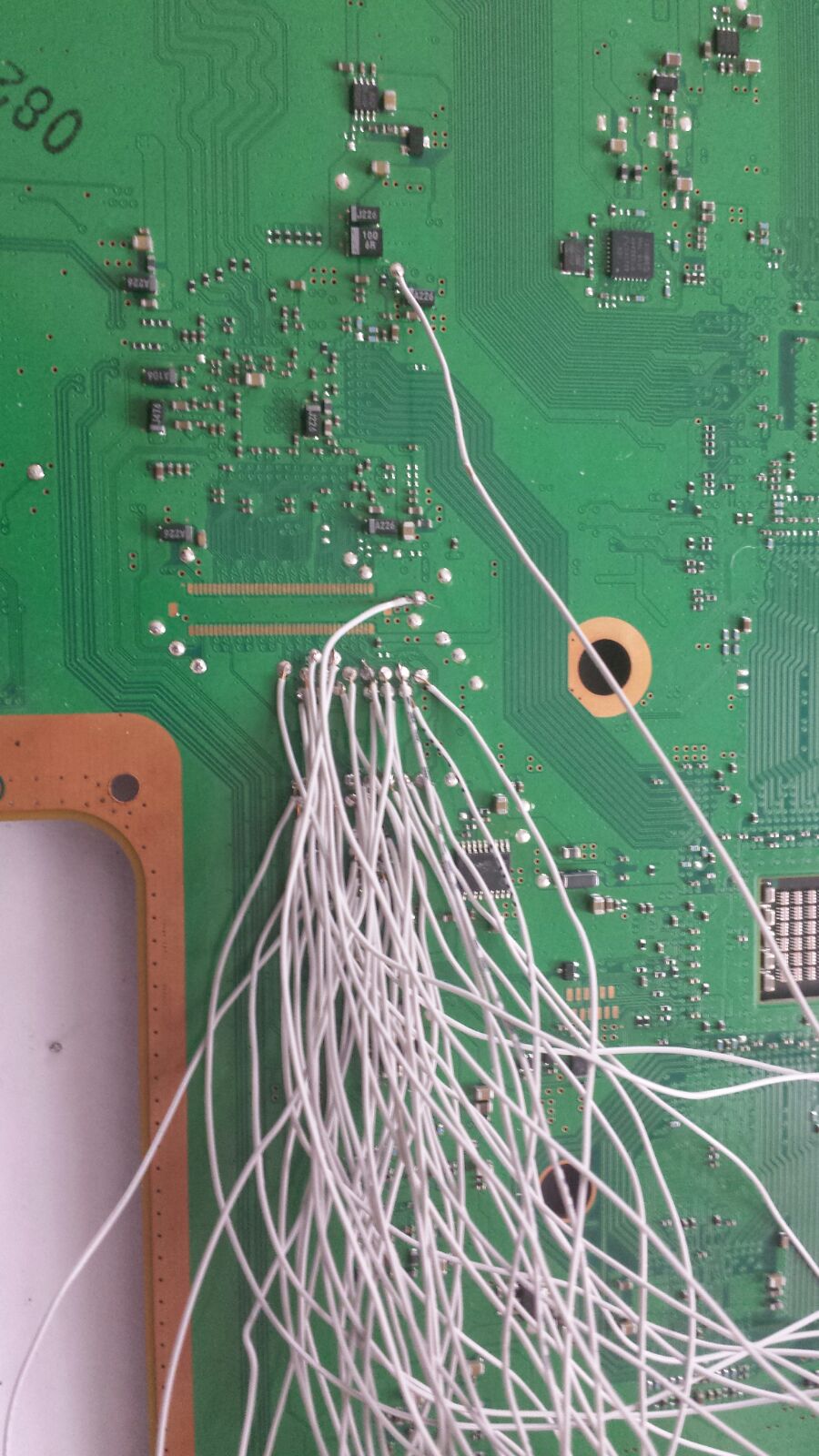

Ich hoffe du meinst diesen: http://fs5.directupload.net/images/161010/tvsokp8u.jpg

Takeshi · 10. Oktober 2016, 13:19:18

Ich hab nun natürlich keine Ahnung wie lang die Kabel sind, aber die sind schon nach dem Teil, den man auf dem Bild sieht, unnötig lang. Das kann man locker auf 10 bis 20 cm kürzen und das kann schon was bringen.

killer7879 · 10. Oktober 2016, 13:22:57

Die Kabel haben 16cm und das was länger sein muss hat 19cm bekommen.

Takeshi · 10. Oktober 2016, 14:34:20

Die Lötstellen sehen an sich ganz gut aus, nur die Anschlüsse sind etwas lang und stehen über. Da kann ich natürlich nicht sehen, ob da alles in Ordnung ist.

Startet die PS3 denn so?

theend · 10. Oktober 2016, 19:20:06

Hast du Masse (GND) vom teensy mit der ps3 verbunden?

killer7879 · 11. Oktober 2016, 08:11:53

Die PS3 startet ohne Probleme.

Ja, Masse ist verbunden.

Dragoon · 11. Oktober 2016, 12:00:06

kleine tipps von mir, da ich es nun schon oft genug gemacht habe:

- Kabelfarbe für Datenleitungen anders halten als für Adressleitungen und Spannungs- sowie Masseleitungen
- Alle Kabel markieren mit der jeweiligen Nummer, so beugt man unbedachtes Vertauschen vor
- löte die Kabelspitzen zum Board hinzeigend an den Lötpunkte, nicht flach
- das Commandline Fenster muss im Admin Mode gestartet sein, sonst kriegt er keine Verbindung bzw. zeigt dir den Fehler an den du da angezeigt bekommst dass er den NOR nicht erkennt !

ordentlich gemacht sieht das Ganze dann so aus:
https://www.flickr.com/photos/56370757@N08/29626464623/in/dateposted-public/lightbox/
https://www.flickr.com/photos/56370757@N08/29625388924/in/dateposted-public/lightbox/
https://www.flickr.com/photos/56370757@N08/30221225596/in/dateposted-public/lightbox/
https://www.flickr.com/photos/56370757@N08/29625390544/in/dateposted-public/lightbox/
https://www.flickr.com/photos/56370757@N08/30256241895/in/dateposted-public/lightbox/
https://www.flickr.com/photos/56370757@N08/30256241455/in/dateposted-public/lightbox/

killer7879 · 11. Oktober 2016, 13:12:01

Zitat von: Dragoon am 11. Oktober 2016, 12:00:06
kleine tipps von mir, da ich es nun schon oft genug gemacht habe:

[...]

- das Commandline Fenster muss im Admin Mode gestartet sein, sonst kriegt er keine Verbindung bzw. zeigt dir den Fehler an den du da angezeigt bekommst dass er den NOR nicht erkennt !

[...]

Das könnte natürlich auch ein Fehler sein

Sollt ich als angehender Fachinformatiker eig selbst wissen.

Der Rest sieht Top aus. Hab den Rest auch schon so versucht. Jedoch auch ohne Erfolg.
Werde es heut mal als Admin versuchen...

Was hast du für eine Kabellänge?

theend · 11. Oktober 2016, 18:31:37

Deine Kabel sind auch etwas zu lang. 10-15cm sollten die ca sein

Takeshi · 11. Oktober 2016, 19:11:23

Wobei man auch sagen muss, die Datenrate ist echt ein Witz. Die BAUD-Rate beträgt 9600, weshalb die Datenrate kaum über 1 kB/s liegen wird. Damit ist das noch nicht sonderlich empfindlich gegenüber Störungen, also lange Kabel. Aber man kann es nie wissen. Wenn es bei einem mit 30 cm läuft, muss es noch lange nicht bei jemand anderem mit 15 cm laufen. Um so länger die Kabel, desto größer die Unsicherheit, wie das Signal aussieht. Wenn man es gut anstellt, sind da bestimmt 1 Meter und mehr drin. Aber davon ist der Aufbau weit entfernt.

killer7879 · 12. Oktober 2016, 05:26:49

So...
Ich hab das programm als admin gestartet. Jedoch wieder ohne erfolg.

Werde heute mal testen was da eig an durchfluss so möglich ist. Sprich einfach mal meine kabel durchmessen.

Hab schon labgsam das gefühl, dass eines dieser kabel evtl einen defekt hat nach dem ganzen rumgebastel

Habt ihr sonst noch andere ideen?

Takeshi · 12. Oktober 2016, 13:45:37

Glaube ja kaum, dass da ein Kabel durch ist.

Die PS3 ist aber schon an, wenn du versuchst den NOR-Flash auszulesen, oder?

Dragoon · 13. Oktober 2016, 20:22:29

@ killer7879
ein Versuch wars wert, dann geht die Suche wohl weiter.
in so Fällen löte ich alles nochmal aus und nochmal neu ein.

@theend
blödsinn, 10-15cm rumgefummel tuh ich mir nicht an, da werden die Kabel zu sehr gestresst.

@Takeshi
"Die BAUD-Rate beträgt 9600, weshalb die Datenrate kaum über 1 kB/s liegen wird. Damit ist das noch nicht sonderlich empfindlich gegenüber Störungen, also lange Kabel."

genau diesen. meine Kabel sind alle genau 30cm. ich habe damit schon knapp 10 Konsolen bis jetzt gemacht ohne je ein einzigen Failread/flash oder sonstige Probleme gehabt zu haben. ich nutze 0,14-0,20mm Litze, die man im Modelleisenbahn-Zubehörladen um die Ecke bekommt.

theend · 13. Oktober 2016, 23:45:59

Die sind einfach zu lang. Die kannst du anlöten und 5 mal ums Board wickeln. Wenn die Leitungen länger sind hast du ein Übersprechen. Zudem entwickelt sich dadurch eine Antenne. Was Störungen einfängt.

Die Kabel werden bei 10-15 cm nicht gestresst, wieso auch. Alle lötpunkte sind zentral also werden die Leitungen nicht gebogen.

Und wie Takeshi schon schrieb, bei dir kanns klappen, aber nicht unbedingt bei anderen.

Takeshi · 13. Oktober 2016, 23:53:40

Zitat von: Dragoon am 13. Oktober 2016, 20:22:29
theend
blödsinn, 10-15cm rumgefummel tuh ich mir nicht an, da werden die Kabel zu sehr gestresst.

Jo, 15 cm würde ich mir auch nicht antun, viel zu lang, das nervt nur
