PS3 Slim CHECH-3004B V10 Konsole BlueRay Laufwerksproblem

[cheffe-sv]

Hallo,

ich bin neu also bissl Nachsicht.. :-)

Ich habe eine PS3 wie oben angegeben. Sie läuft eigentlich ganz normal, nur das Blueray Laufwerk zieht keine Disc ein!
Anderes Laufwerk schon probiert, geht auch nicht (zumindest die Mechanic). Wenn man die Laufwerkstaste betätigt an der Konsole dann piebst sie so als wäre keine Disk im Laufwerk..

Ich habe schon viel im Netz gesucht und gelesen, aber nix hat mir geholfen...

Hoffe Ihr habt noch eine Idee..

Danke

[Takeshi]

Du hast ein komplett anderes Laufwerk genommen? Oder meinst du mit Laufwerk nur den Schlitten? Das verwechseln nämlich viele.

Anschlusskabel überprüft? Vorallem die Kontakte.

Sonst Sicherungen auf dem Mainboard prüfen.

[cheffe-sv]

Ja ich habe in komplett anderes Laufwerk genommen..
Und die Sicherungen wie sehen die aus bzw. wo finde ich die ist nix beschriftet!!

[Takeshi]

Doch, die sind beschriftet, mit F**** oder TH****. Besonders die F7201, F7202, TH7602 und TH7602 solltest du dir genau ansehen.

[cheffe-sv]

OK, Danke aber die haben alle Durchgang (piebsen) lt. Messgerät....

[Takeshi]

OK, das ist natürlich blöd. Du hast aber alle Sicherungen auf dem Board überprüft, oder nur diese?

Guck mal, ob die Konsole sich einschaltet, wenn du eine Disk in das Laufwerk steckst. Die Konsole muss natürlich in Standby sein, Laufwerk angeschlossen.

[cheffe-sv]

Nur die Du mir geschrieben hast.
Gibt es eine Übersicht oder Schaubild wo überall Sicherungen sind und wie die heißen wäre echt hilfreich?
Und die Konsole schaltet sich eine wenn man eine Disk einschieben würde sie wird nur nicht von alleine reingezogen..

[Takeshi]

Nur die Du mir geschrieben hast.

Ich meinte, du sollst ALLE Sicherungen überprüfen, (nur) VORALLEM die von mir genannten, nicht ausschließlich

Nein, gibt keinen Plan, aber einfach drüber gucken, dann wirst du die schon finden, sind ja markiert.

Das ist schon mal ein gutes Zeichen, dass sie sich einschaltet. Hast du denn die Möglichkeit Demos zu testen, ob die starten? Denn wenn die auch laufen, lebt der DSP des Laufwerks, dann hat nur die Elektronik für die Bewegung der Mechanik keinen Saft.

[cheffe-sv]

OK, ich denke ich habe alle gemessen sind alle mit f... oder th.. gekennzeichent..
Wie meinst Du das mit dem Demo soll ich eine Scheibe (Spiel oder ähnliches) reinschieben und schauen ob das läuft??
Also selbst wenn ich die scheibe ganz rein tu bewegt sich da drin nix..

[Takeshi]

Demos gibt es ja nicht auf Disk Ich meinte eine Demo aus dem PSN laden und starten.

[cheffe-sv]

Also ein Demo von einem Spiel läuft !! :-)
Was könnte ich noch kontrollieren..

[Takeshi]

Auch gut, dann arbeitet der DSP. Nun kämen als nächstes Spannungen, die du messen müsstest. Dafür musst du die PS3 aber offen betreiben.

Das Blech auf dem Mainboard auf der Seite mit den beiden Klammern lässt du weg. Dann legst du zum Beispiel ein Lineal oder die beiden Prozessoren (von der Unterseite) und darüber dann die Klammern festschrauben. Das Lineal soll verhindern, dass die Klammern in der Mitte einen Kurzschluss auf dem Mainboard verursachen. Damit hast du den Kühler am Mainboard befestigst, hast das Mainboard auf einer Seite aber trotzdem frei.

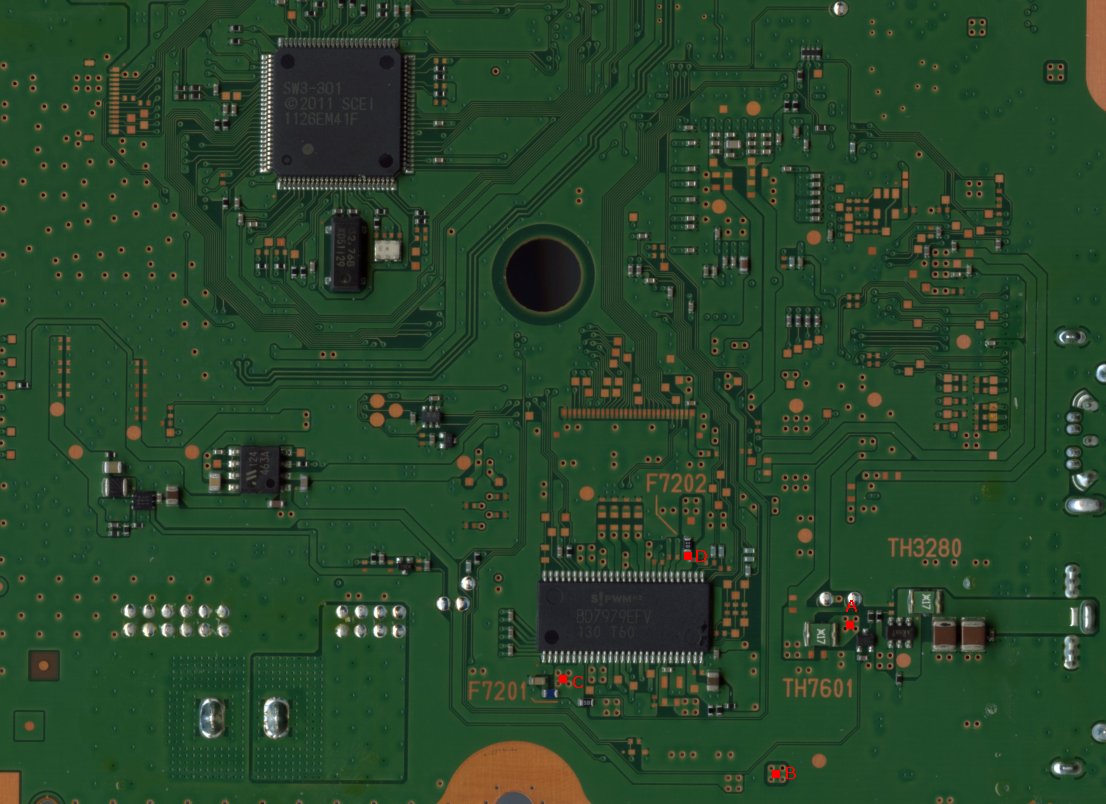

Dann bewegen wir uns in diesem Bereich:



Und da dann die vier Spannungen messen.

[cheffe-sv]

Guten Morgen,

also an den 4 Punkten haben wir folgende Spannungen.

A: 5V
B: 12V
C: 0V
D: 12V

Hoffe wir kommen der Sache näher.. :-)

[Takeshi]

Ja, bei C solltest du definitiv eine Spannung haben, da die über die F7201 abgesichert ist. Wenn die vor der Sicherung da ist, ist die Sicherung doch defekt. Aber die hast du ja gemessen, also eher unwahrscheinlich. Dann müsste man klären, wo die Spannung her kommt. Ich hab nur leider kein v10-Board hier. Müsste mal gucken, ob es bei einer v9 denn zumindest ähnlich ist.

Edit: Habe nachgemessen, die 12 V kommen über die Sicherung direkt aus dem Netzteil. Also muss wohl doch die Sicherung durch sein.

[cheffe-sv]

Guten Morgen,

danke für die Info, ich tausch sie hald einfach mal dann sehen wirs eh...
Wo bekomm ich die her?? (Conrad etc... evtl. eine Teilenummer??)

Danke
