PN ist raus

das wär super. Rest per PN?

Huhu

ich habe gerade eine CECHL04 vor mir liegen bei der einer der Vorbesitzer ein loses Laufwerkskabel mit Sekundenkleber befestigt hat. Das hat es nicht überlebt. Auf der Suche nach diesem Flachbandkabel zwischen Laufwerk und Mainboard bin ich nicht fündig geworden.
Gibts das irgendwo als Ersatzteil?
Wenn ich mich nicht verzählt habe sind das 24PIN, ca. 162mm Länge und ca. 13mm Breite.

Würde die ungern wegen eines defkten Kabels entsorgen

an Messpunkt B gemessen:

Bitte das Bild noch nachreichen

[PIN3]

das waren Messungen mit dem Multimeter. Hier die Ergebnisse mit dem Oszi beim Umlegen des Hauptschalters

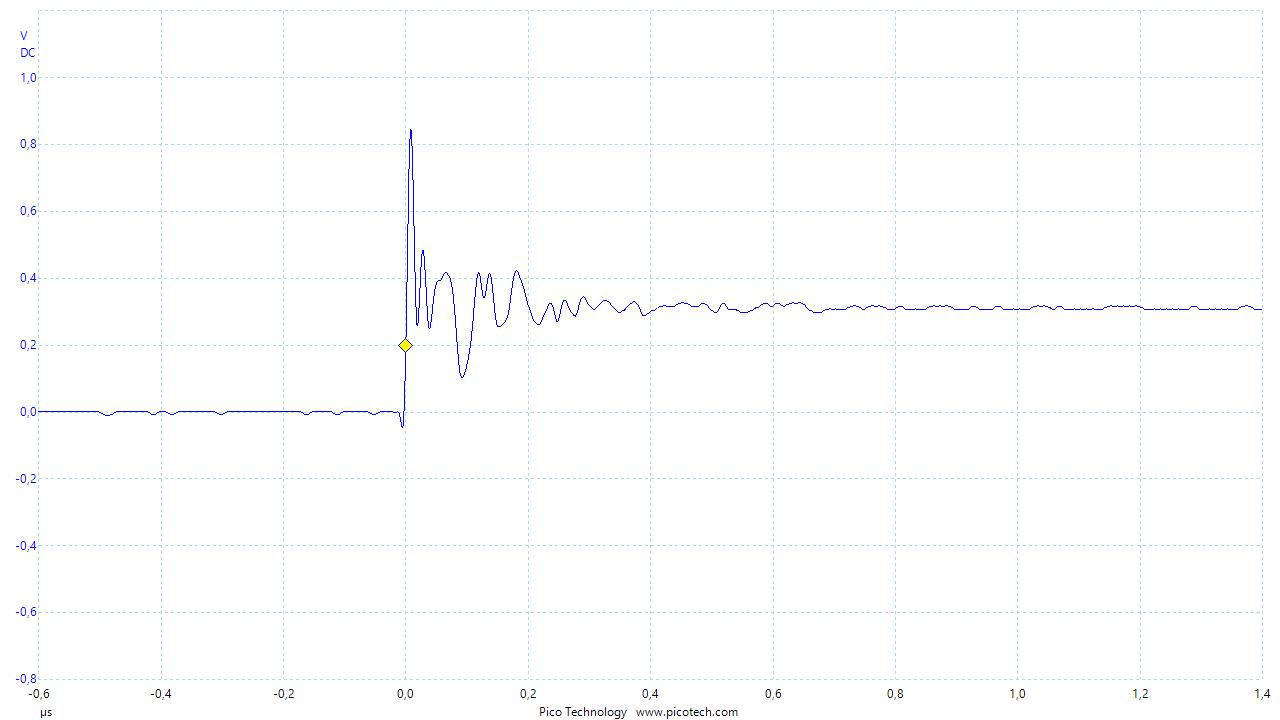

PIN3

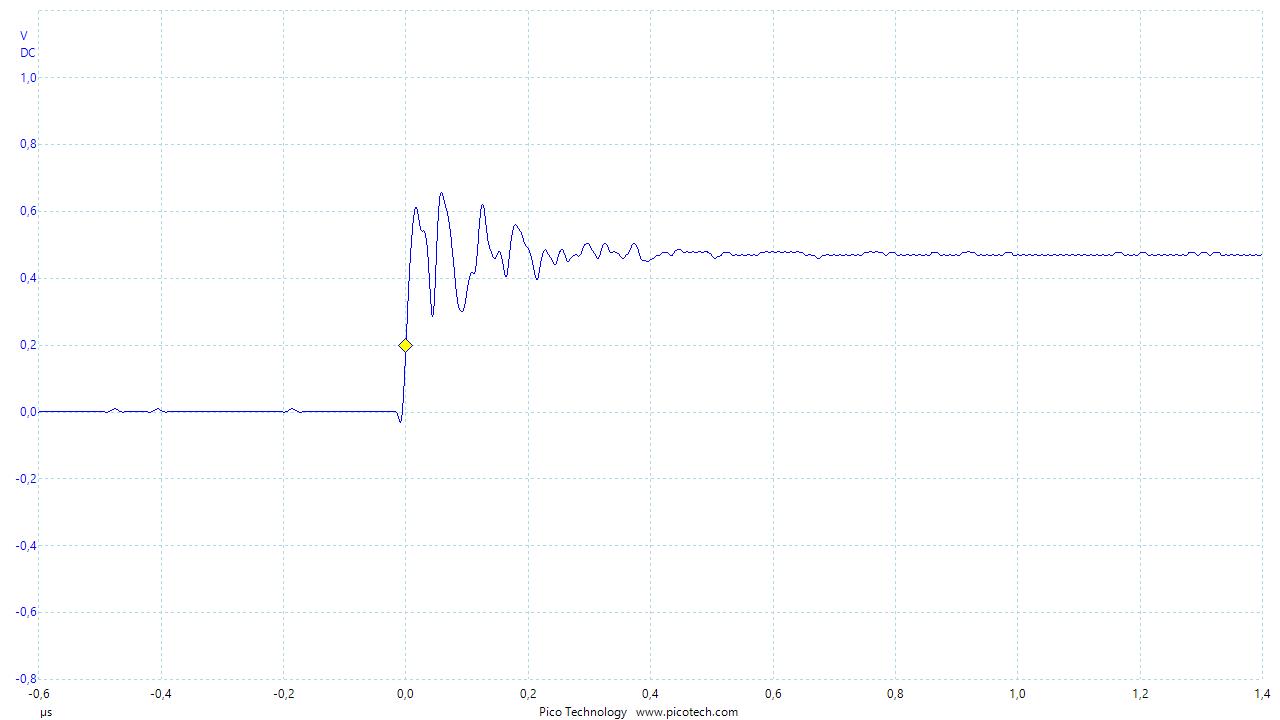

PIN11

So, das zur Funktion der Schaltung. Wie kann man da nun messen, was nicht stimmt? Als erstes würde ich die PWM am Clock-Eingang des D-Flip-Flops messen. Das D-Flip-Flop ist der 74VHC74, auf dem zweiten Anhang das mittlere IC mit der Aufschrift "VHC 74 ...". Unten links ist Pin 1, unten rechts Pin 7, oben rechts die 8, oben links die 14. Die Clock-Eingänge sind Pin 3 und 11 (es sind zwei Flip-Flops in dem IC).

PIN 14 VCC 3,3V
PIN 3   CP1 0,32V beim Startversuch, nach den 3 Piepsern 0,28V
PIN 11 CP2 0,32V beim Startversuch, nach den 3 Piepsern 0,29V

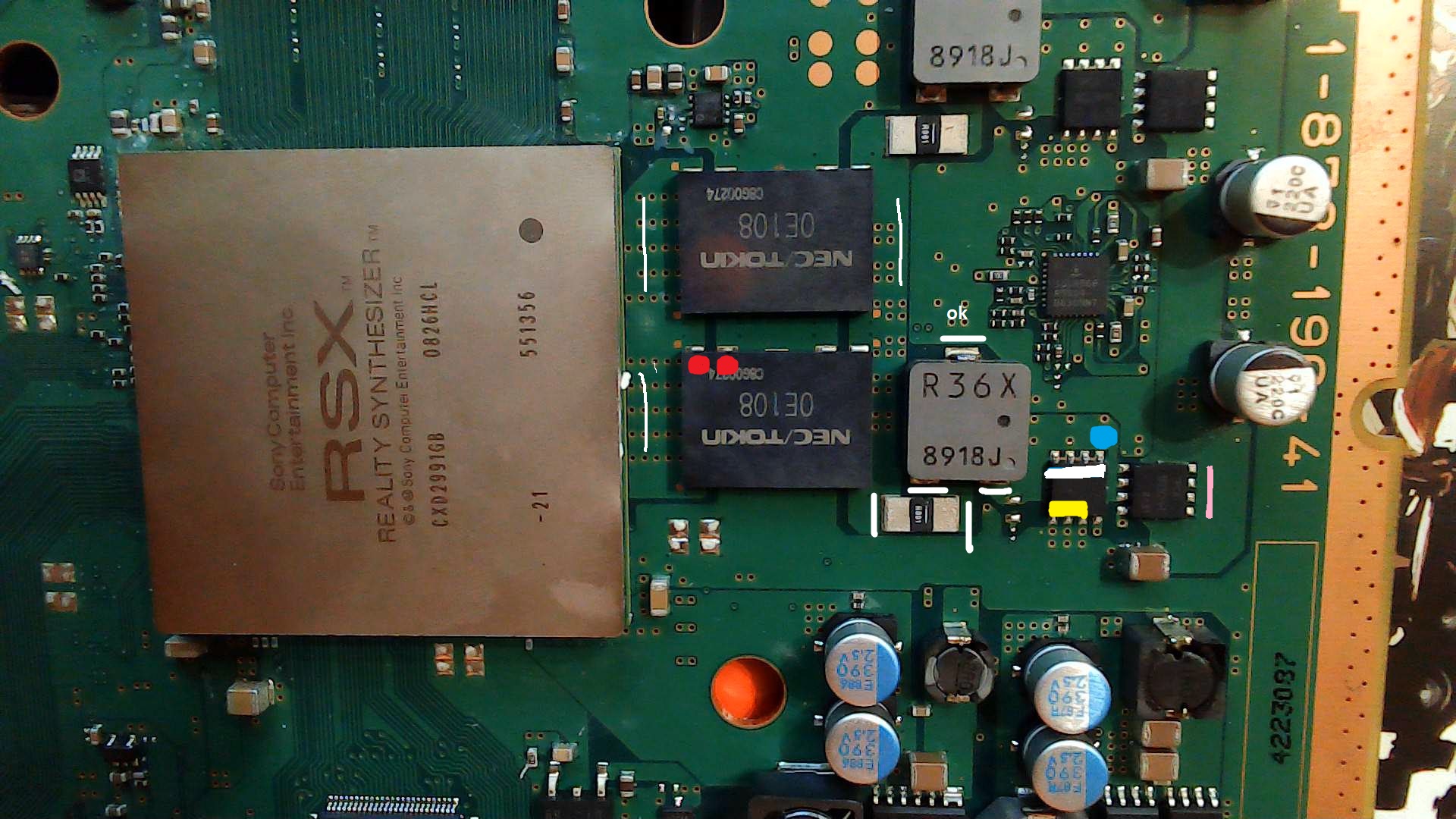

zwischen zwei Kontakten eines NEC/TOKIN Kondensators messe ich 3,5Ω (rote Messpunkte)

* Ich hab mal 1V mit eingestellter 1A Begrenzung an Drain des 2. MOSFETS (blauer Messpunkt) vor dem RSX NEC angelegt.
Zieht sauber 1V mit etwa 0,5A. Keine Spannungseinbruch, keine Begrenzung.

* Source führt bei dem MOSFET (gelb) zu Masse. Wenn der jetzt durchgeschalten ist würde das den vermeintlichen Kurzschluss wohl erklären. Frage: Muss das so sein?

* den "Kurzschluss zu Masse habe ich z.B. an den weiss markierten Stellen gemessen.

* Vor dem 1. MOSFET ist noch alles in Ordnung (rosa)

Vielen Dank für Deine ausführliche Erklärung. Leider hab ich so gut wie nichts davon verstanden    Meine Elektronikkenntnisse reichen dafür bei weitem nicht aus.
Die Messung an den Clock Eingängen reiche ich nach. Allerdings ist mir gerade etwas anderes aufgefallen. Die NEC/Tocin Caps haben auf beiden Seiten des Boards und ausnahmslos einen Kurzschluß. Ebenso ein paar der KerKos im Umfeld. Welche Spannung liegt da im Betrieb normalerweise an? Würde dem Board gerne mal extern etwas Saft einspeisen und sehen ob irgendwas warm wird.

Würde die beiden Widerstände mal komplett entfernen und gucken wie die Konsole sich verhält wenn man den Netzschalter einschaltet.

Das hab ich versucht nachdem die alten Widerstände raus waren. Ich bilde mir ein, dass der Lüfter da lauter war, das Verhalten war aber gleich. Aktuell sind wieder 10k Widerstände drin.

btw. soll ich von dem Board mal hochauflösende Bilder machen für die Seite?

Oszi ist vorhanden

Die Widerstände sind gewechselt. Hab auf beiden Seiten der 10k wieder sauber Kontakt zum Rest vom Board. Zum testen hab ich nur das Netzteil angesteckt und eigeschalten.

Nach dem umlegen des Netzschalters hat die Konsole selbst gestartet
LED leuchtet kurz rot, dann grün
Nach kurzer Zeit startet der Lüfter (ich bilde mir ein  nicht mehr so laut wie vorher)
LED weiterhin grün
Nach ca. 5 Sekunden piept es drei mal und die LED wechselt zu rotem Blinken

Während dieses Zyklus hab ich ein paar Spannungen an den großen KerKos gemessen. Steigen sauber auf 12V ein und schalten dann mit dem Piepen auf 0.

Müssen Bedienteil HDD und Laufwerk zum testen angeschlossen sein?

Was macht die Konsole denn bzw. was macht sie nicht mehr?

Hab sie vor dem Zerlegn kurz angesteckt. Sie ist von selbst gestartet, Lüfter auf voller Drehzahl, dann die grüne LED für ein paar Sekunden, piepen und Wechsel zu rot blinkend.

Muss mal meinen Notebook Mainboard Schrott durchforsten, da findet sich bestimmt ein passender Widerstand.

Guten Abend, ich bin der Neue

ich hab gerade eine PS3 auf dem Tisch die einen üblen Flüssigkeitsschaden hatte. Es handelt sich um eine Fat Lady CECH-L04 mit dem Board VER-001.

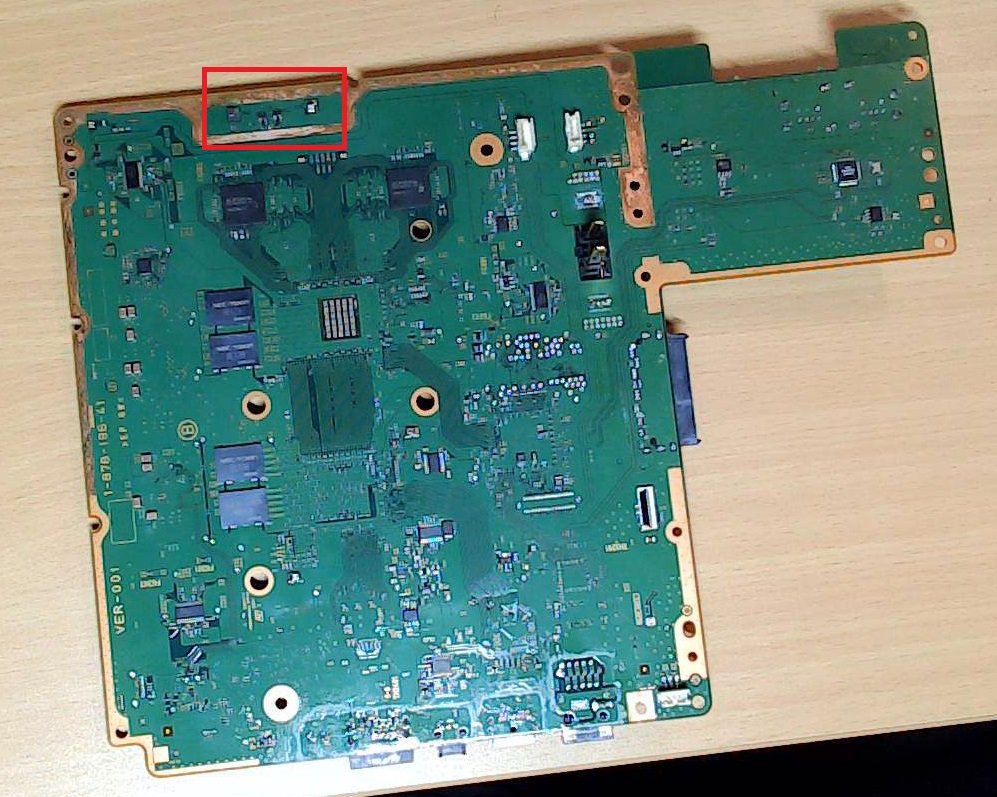

Besonders betroffen ist der rot eingerahmte Bereich.

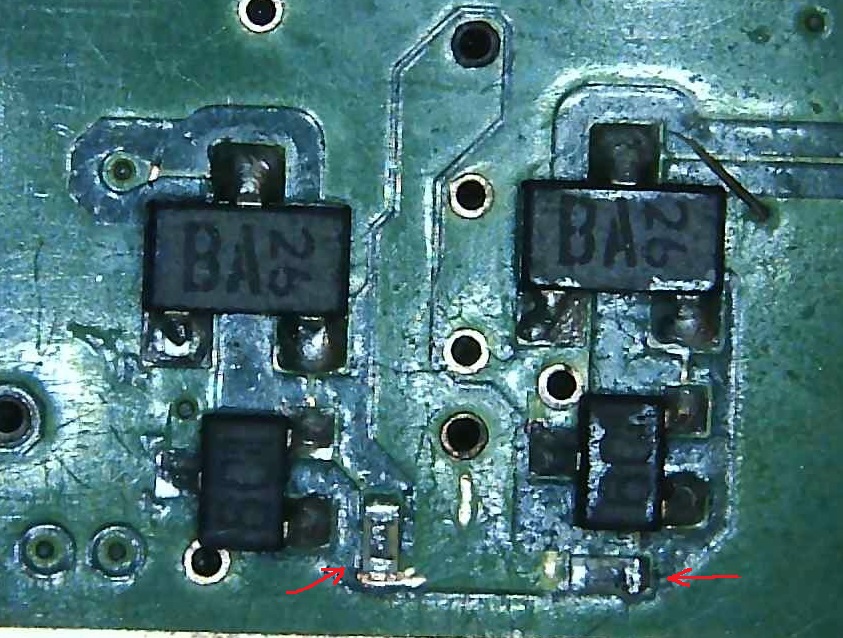

Nach dem Reinigen und Messen ist mir in dem Bereich aufgefallen, dass 2 Bauteile keinen Kontakt mehr zum Board haben, da deren Lötpunkte komplett wegkorrodiert sind. Es geht um die beiden mit dem Pfeil markierten. Ich vermute es waren mal Kondensatoren. Kann das jemand bestätigen oder richtig stellen? Wenn Kondensatoren, dann welche Werte?



Ich finde zu dem Board leider absolut nichts

Gruß
Fox
